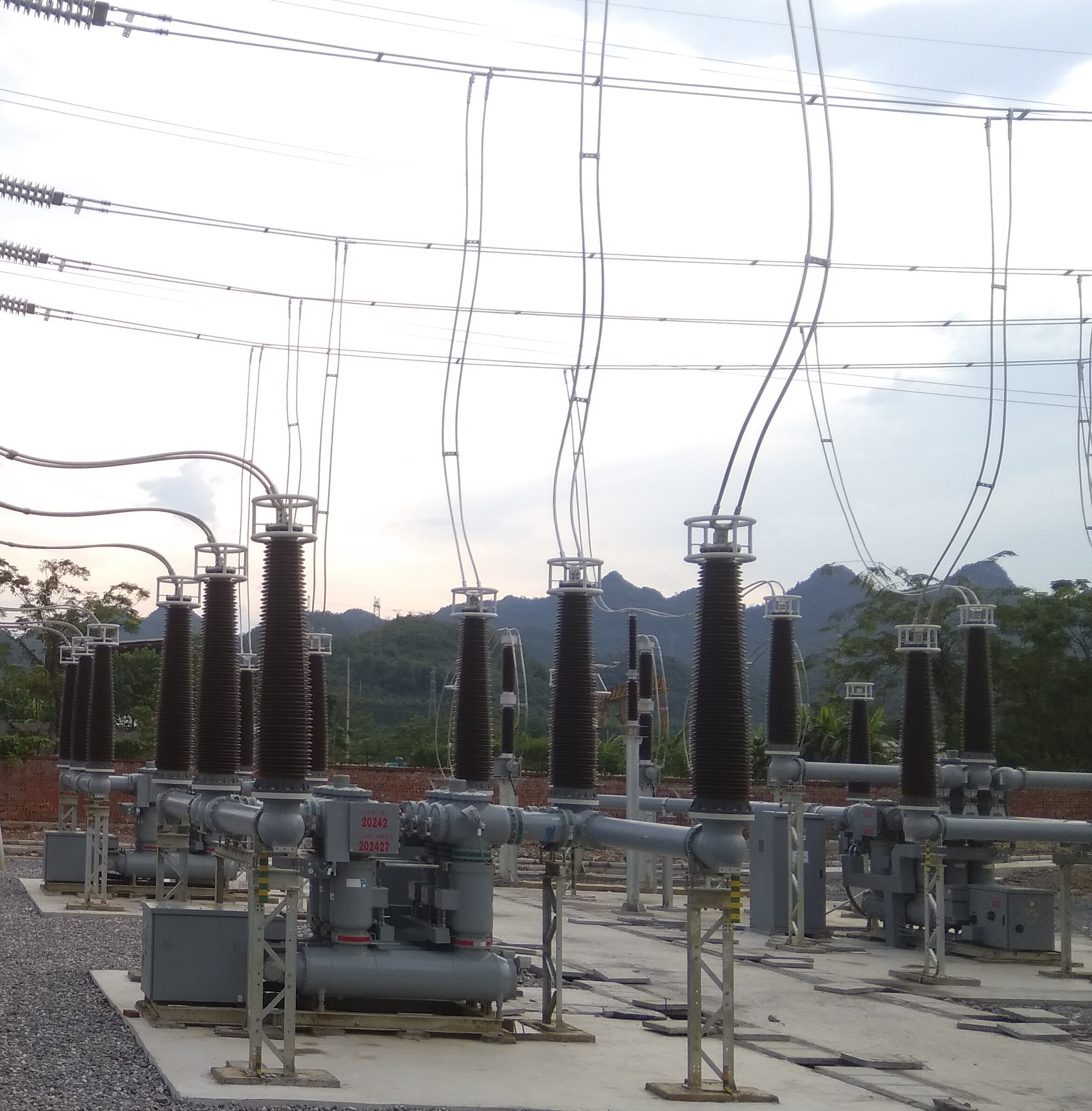

ZF28-252型SF6气体绝缘高压复合组合电器


        一、产品介绍:
       ZF28-252型HGIS是由标准模块通过法兰连接组成,能够通过模块间的灵活组合来满足变电站优化设计的需求,既节省空间又符合技术要求。

      优点:
      • 完全自主研发,起点高、投入大;
      • KEMA输配电试验中心检验合格;
      • 参数水平高,结构设计先进;
      • 绝缘水平高于IEC和GB标准;
      • 自能-压气组合式灭弧室,三工位隔离接地开关,弹簧操作机构;
      • 双道密封圈结构。
      • 最少的占地面积
      • 紧凑、标准化的模块设计,最小间隔宽度1600mm;
      • 可适用于寒冷、潮湿、盐雾、沿海、高海拔地区。
      • 关键零部件自主加工
      • 弹簧操作机构基座:德国DMG四轴镗铣数控加工中心;
      • 盆式绝缘子:德国Hubers真空混料环氧浇注设备;
      • 油漆:先进的表面涂装生产线;
      • 互感器:思源赫兹互感器有限公司。
      • 先进的质量管理
      • 全过程和全生命周期的质量管理;
      • 防“四害”的生产管理理念;
      • 局放和雷电冲击试验后出厂;
      • 先进的检试验设备。
      • 安全系数高
      • 全密封;
      • 九级抗震。

      二、使用环境:
      1.安装地点:户内/户外;
      2.周围空气温度 :
     最高气温:+40℃;
     最低气温:-30℃;
     最大日温差:32 K;
      3.海拔:≦3000m;
      4.日照强度(晴天中午):1000 W/㎡;
      5.污秽等级:Ⅲ/Ⅳ级;
      6.覆冰厚度:10mm/20mm;
      7.风速/风压:34m/s(相当于圆柱表面700Pa);
      8.湿度:日相对湿度平均值:≦95%;月相对湿度平均值:≦90%;
      9.耐地震能力:九度;
      水平加速度:0.3g;
      垂直加速度:0.15g 。

      三、产品特点:
      •  KEMA试验验证,适用于固定接地系统(首开级系数1.3)电网类型。
      •  E2-M2-C2级断路器。独特的自能-压气组合式灭弧室设计,弹簧操作机构。
      •  结构紧凑,最小间隔宽度可做到1600mm。
      • 三工位隔离接地开关三相共箱。
      •  自主研发三工位隔离接地开关。
      •  绝缘水平高于GB和IEC标准;80%工频耐压试验电压下,局放小于5pC。
      •  进口德国DMG四轴镗铣数控加工中心,精密加工弹簧操作机构基座。进口德国Hubers真空混料环氧浇注设备,自主加工盆式绝缘子。
      •  盆式绝缘子采用金属法兰结构,环氧树脂不外露,使用寿命长;双道密封圈结构,可靠密封。
      •  自主生产电磁式电流/电压互感器。
      •  一体式和分体式两种汇控柜可供选择,前后开门,二次元器件进口,防护等级IP55W。先进的表面涂装生产线,自行涂装壳体。

      四、产品用途:
      高压GIS产品已在城市人口密集区域、地下、海上、高海拔、高温、低温、重污染、大风沙等不同的场合和环境均有广泛的应用。

      五、典型业绩:
      内蒙古创源80万吨高强韧铝合金项目
