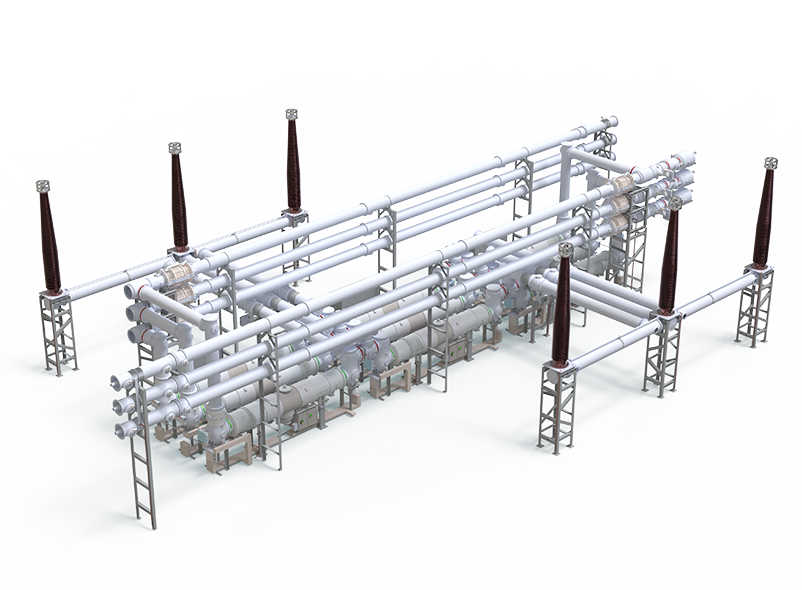

550kV气体绝缘金属封闭开关设备
ZF28-550型气体绝缘金属封闭开关设备系三相交流高压电器设备，对输电线路进行控制、测量、保护与切换，可按用户要求组合成所需的主接线方式。
结构紧凑
性能优异
可靠性高
高模块化
我们的优势
-
01
结构紧凑
卧式断路器布置结构，整体布局合理、机构指示位置方便观察、方便检修
-
02
性能优异
断路器采用双断口结构，具备时间常数120ms下63kA开断能力
-
03
可靠性高
采用双道密封结构，年气体泄漏率低于0.1%；绝缘性能优异，整间隔局放小于3pC；可单相整间隔运输，现场安装效率高，安装质量可靠
-
04
高模块化
产品采用模块化设计。连接法兰尺寸标准化，可根据需求灵活配置，模块互换性强，易于扩展，以优化变电站布局。
技术规格
下载
-
额定电压
550 kV
-
额定电流
最高至6300 A
-
额定短时工频耐受电压（1min，有效值） 相间，相对地
740 kV
-
额定短时工频耐受电压（1min，有效值） 断口
740+318 kV
-
额定雷电冲击耐受电压（峰值） 相间，相对地
1675 kV
-
额定雷电冲击耐受电压（峰值）断口
1675+450 kV
-
额定短时耐受电流
最高至63 kA
-
额定短路持续时间
3 s
-
额定峰值耐受电流
最高至171 kA
