我们的优势
-
01
构网技术引领者
国内首批具备构网自主研发能力厂商之一。
-
02
整站构网
PCS-机控-协控分层构网算法与高速通讯协议，通讯延时＜0.5ms，提高整站PCC点构网性能。
-
03
簇控交直流一体设计
避免簇间直流环流，系统可用容量提升15%、效率提升2%。整站占地面积相对常规方案减少30％。
-
04
“4+1”安全设计
电芯间绝热隔离、PACK液电隔离、簇间电气隔离、舱内物理隔离、整站智能预警，避免火灾风险。
技术规格
下载
-
产品型号

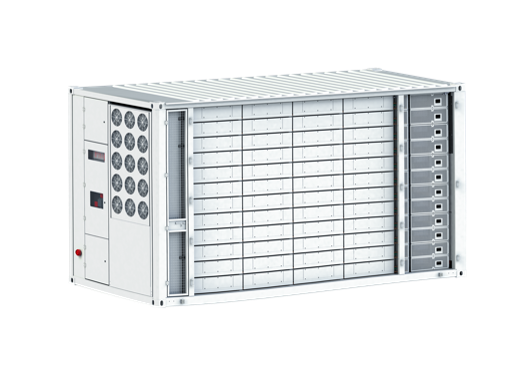

ES10031C2-4H-TG/ES10031C2-2H-TG
-
系统容量
10MWh
-
过载能力
1.0p.u.-长期，1.2p.u.-2min，1.5p.u.-1min，3p.u.-10s
-
高低穿
SCR=2，充+放电条件下，三相对称故障和单相不对称故障下穿越，具备电压
幅值和相角维持能力；动态无功支撑能力最高可 300%额定无功电流 -
惯量
惯量常数时间4-20s
-
相位跳变适应
充+放电条件下，耐受60度正反向跳变
-
弱网适应性
0.2-100Hz，低频振荡、次同步振荡、高频振荡全频段正阻尼特性
SCR=1，满功率稳定运行，最大偏差<0.8%Pn -
黑启动
具备黑启动功能，多机并联电流畸变率小于3%
-
直流侧参数
-
功率因数/ 调节范围
>0.99( 额定功率时 )/1（超前）~1（滞后）
-
构网能力
-
电池电压范围
1000~1500V
-
电芯测温点数量
不小于 50%，可配置全电芯检测
-
交流侧参数
-
额定功率
2.5MW/5MW
-
额定电压
690V
-
允许电压范围
-15%~10%
-
额定频率
50/60Hz
-
电网支撑
构网型
-
系统电池配置
24P416S
-
THDi
<3%( 额定功率时 )
-
系统最大能量效率
>89%
-
运行温度范围
-30~60℃（>45℃降额）
-
变压器参数
-
额定容量
2.7MVA/5.25MVA
-
电压变比
37/0.69kV
-
组别
Dy11
-
系统参数
-
额定充放电倍率
0.25P/0.5P
-
允许充放电深度
>95%DOD
-
直流分量
< 0.5%
-
隔离方式
变压器隔离
-
运行湿度范围
0~95%，无凝露
-
最高工作海拔
5000m（>4000m 降额）
-
防护等级：重要电子设备/ 集装箱
IP66/IP54
-
温控方式（Pack/PCS）
智能液冷
-
通讯接口
Ethernet
-
消防系统
全氟己酮/气溶胶（国内/海外）+水消防+四合一检测+冗余配电+冗余保护+防爆风机、泄压阀、声光报警
-
机组尺寸（宽 x 高 x 深）
2*（5650*3288*2438mm）
-
箱变尺寸（宽 x 高 x 深）
6058*3288*2438mm
-
重量
44+18+44T( 含变压器 )
