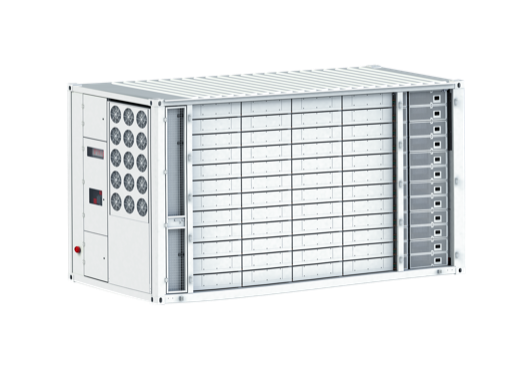

esGrid场站级储能系统（超级电容器）
esGrid场站级储能系统（超级电容器）以超级电容器为储能介质，采用簇控式、交直流一体化设计，应用于火力发电、独立共享储能电站等场景，解决电网一次调频需求，提升系统的调频性能指标，保障电力系统的稳定运行，提高辅助调频收益。
全栈自研
簇控交直流一体设计
安全可靠
调频储能技术的引领者
我们的优势
-
01
全栈自研
同时具备超容单体、超容模组、CMS、PCS、EMS、保护、变压器的综合研发、生产能力。超级电容基于“干法电极”自主知识产权技术，实测超百万次循环高寿命。
-
02
簇控交直流一体设计
避免簇间直流环流，系统可用容量提升15%、效率提升2%。整站占地面积相对常规方案减少30％。
-
03
安全可靠
簇间电气隔离、舱内物理隔离、整站智能预警等多重安全防护设计。在国网消防测试中可靠阻燃，避免火灾风险。
-
04
调频储能技术的引领者
率先提出全时域、多载体、深层次的系列化辅助调频解决方案。
技术规格
下载
-
产品型号
FR5000C1-6min-T/FR5500C1-10min-T/FR4000C1-15min-T
-
直流侧断开点
直流断路器（簇级）
-
单体选型
HUC
-
单体规格
3.65V/8Ah
-
单体电压范围
2.8V~4.2V
-
直流侧参数
-
系统单体配置
60P360S/120P360S
-
额定输出时长
6min/10min/15min
-
直流侧电压范围
1000-1500V
-
直流分量
<0.5%
-
超容单体参数
-
交流侧参数
-
额定功率
5MW/5.5MW/4MW
-
额定电压
690V
-
允许电压范围
-15%~10%
-
额定频率
50/60HZ
-
电网支撑
L/HVRT，有功、无功功率控制
-
功率因数/调节范围
>0.99(额定功率时)/1（超前）~1（滞后）
-
THDi
<3%(额定功率时)
-
CMS通讯方式
菊花链（车规级）
-
输出侧开断点
交流断路器
-
过载能力
1.0p.u.-长期，1.2p.u.-1min
-
运行温度范围
-30~50℃（>45℃降额）
-
额定容量
5MVA/5.5MVA/4MVA
-
电压变比
37/0.5kV
-
组别
Dy11
-
系统参数
-
额定充放电倍率
10C/6C/4C
-
最大能量效率（PCS交流侧）
≥92%
-
使用寿命
>100,000次循环
-
隔离方式
变压器隔离
-
变压器参数
-
运行湿度范围
0~95%，无凝露
-
最高工作海拔
4500m（＞3000米需降额使用）
-
防护等级：重要电子设备/集装箱
IP66/IP54
-
温控方式（Pack/PCS）
智能液冷
-
通讯接口
Ethernet
-
消防系统
全氟己酮+水消防+可燃气体探测器+冗余配电+冗余保护+防爆风机、泄压阀、声光报警
-
机组尺寸（宽x高x深）
5650*3288*2438mm/2*（5650*3288*2438mm）
-
箱变尺寸（宽x高x深）
6058*3288*2438mm
-
总重量（含升压仓）
30+18吨/30+18+30吨/30+16+30吨
